協同設計的定海神針——“Vault+霧計算”

    發布日期：2020-08-18

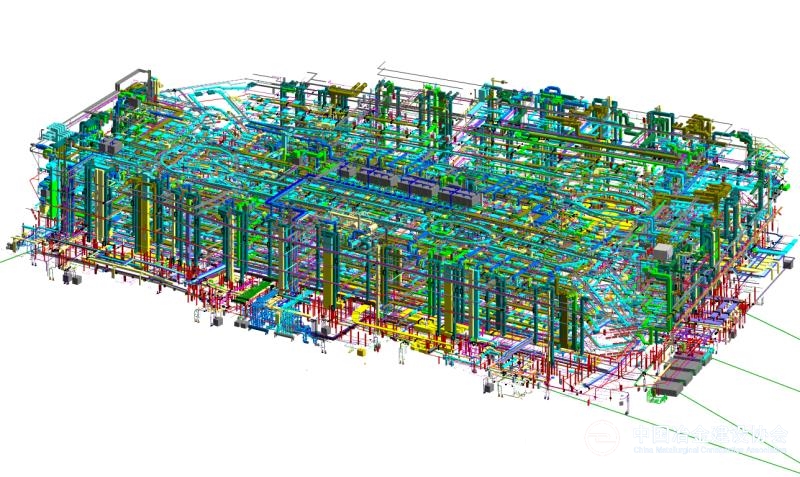

大商業部分復雜的機電管線



項目團隊



項目效果圖


夷陵萬達廣場商業綜合體項目位于湖北省宜昌市，總建筑面積約17.8萬㎡，其中金街約3.4萬㎡，大商業綜合體約14.4萬㎡。主要設計內容為夷陵萬達廣場機電安裝過程中的BIM二次深化設計，實施范圍包括整個夷陵萬達廣場。

項目開始于2019年11月份，由于新冠疫情爆發， 2020年1月23日湖北武漢封城，1月25日宜昌封城。2月29日，湖北省首次發布《湖北省縣（市、區）新冠肺炎疫情風險等級評估報告》，按低風險、中風險、高風險三個等級對所有103個縣（市、區）進行等級評估。宜昌夷陵區劃為中風險地區，BIM團隊成員無法返回宜昌復工，為繼續開展深化設計工作，本項目引入“Vault+霧計算”進行遠程協同設計。

該項目體量大、造型復雜、建筑功能豐富、經營業態多樣；業主對完成標準要求高；項目設計和施工周期短、任務重；參與方多、協調溝通困難；造型獨特，外幕墻及結構設計復雜；機電專業系統種類多且設計復雜；管線排布及機房布置較為密集，交叉作業難。

項目需完成如下服務內容:

根據設計圖紙和其他相關資料創建BIM模型，在滿足規范要求的前提下，合理、緊湊地布置、優化機電管線，為業主提供最大的使用空間，以及足夠的設備、管線維修、檢測空間。

出具指導詳細施工圖紙，通過對各專業系統的設備管線、橋架的精確定位、明確設備及管線細部做法，更方便地指導現場施工。

解決項目現場實際問題，減少現場簽證和變更，節約成本。

在項目建設過程中根據現場變更和圖紙變動，分階段調整BIM模型，后期提交業主完整、準確BIM模型，以方便物業的維護管理。

向業主提供專業設計意見和建議，提升物業的品質，降低投資費用。

項目的標準高、要求多、時間緊、任務重，且處在疫情的關鍵時期，在人力資源緊張的情況下，由馬鋼集團設計研究院牽頭，聯合煤炭工業合肥設計研究院有限責任公司、合肥科成慧明建筑信息咨詢有限公司三家單位，共同開展夷陵萬達廣場機電BIM二次深化設計項目。

項目面臨兩大挑戰:

挑戰一：項目BIM團隊成員分布在宜昌、濟南、合肥、馬鞍山等地，分散在各地的設計人員如何協同設計？

挑戰二：面對如此大體量的機電BIM二次深化設計和機電深化人員緊缺的情形下，如何滿足項目的進度？

此時由馬鋼集團設計研究院智慧工程技術中心團隊研發的“Vault+霧計算”發揮了大作用。霧計算的實質是將計算資源集中，各用戶利用終端進行訪問。集中的計算資源即服務器對BIM模型進行處理，將處理結果通過網絡實時返回給客戶端。對客戶端配置要求低，基本上普通PC即可勝任。集中計算服務器部署在一地，供各地成員進行訪問設計辦公。

利用Autodesk公司的Vault軟件作為協同平臺，對各方數據進行集中管理。Vault的客戶端部署在霧主機上，各異地用戶利用終端登錄上霧主機，即可利用Vault客戶端軟件訪問Vault服務器的數據庫，實現數據的存取。

各成員對模型及圖紙文件的修改，由VAULT進行統一的版本管理，除非給予充分權限，普通用戶無法對未授權的文件進行修改，非當前有效的文件版本也在數據庫中得以保存，并對文件的狀態和備注進行記錄，方便回滾使用鏈接文件合模與協同，合模在霧主機上進行操作，利用霧主機的計算能力，不同專業的BIM成員所提交模型，不同場合可以很快進行合模操作，進而進行碰撞檢查、模型評審等，避免了異地協同，文檔版本多，更新頻率快，可追溯性差等問題，大大提高了協同設計的效率。

借助“Vault+霧計算”，設計人員可以采取三班倒式的工作模式搶工搶點，此項目按事先商量好的拆分原則對機電BIM模型,以軸網劃分同一模型，分不同視圖在統一平臺下，異地人員分人、分時間段進行二次深化設計，真正做到了二次深化設計24小時不間斷、時時推進項目進度，大大加快了深化設計的進程。

此項目多人次、多頻率深度應用“Vault+霧計算”，又一次見證了此平臺的可靠性和方便性，有了“Vault+霧計算”大大加快了生產進度，減少了錯誤的發生，提高了工作效率，“Vault+霧計算”助力復工復產，成為協同設計的定海神針。 (馬鋼設計院　趙廣明）
