山冶設計：堅持自主創新　靠先進技術贏得市場

    發布日期：2017-12-11


一直堅持走自主知識產權道路，致力于冶金及相關技術研發，為山冶設計實施特色強院、工程總包、國際化經營、轉型升級戰略提供了強勁的支撐。被山東省認定為高新技術企業，成為了專業全、先進技術多、全流程技術服務的一流工程技術公司，走出了一條創新驅動發展的特色之路。

截止目前,山冶設計共獲得授權專利107項，其中發明專利47項；在國外申請專利27項，獲得授權23項。獲得科技進步獎18項，其中，獲得省部級科技進步獎10項。

近幾年通過省級科技成果鑒定項目9項，其中，達到國際先進水平3項，國內領先水平6項。

近年來取得的主要技術創新成果：

一、焦化技術

焦化煤調濕技術是一種減少煉焦煤入爐含水量的預處理技術，該技術可以減少?gòu)U水的產生及煤氣消耗，減少蒸汽用量，提高焦炭強度，達到節能減排的目的。在最新的《鋼鐵產業調整和振興規劃》中，焦?fàn)t煤調濕技術作為清潔生產和循環經濟工藝技術列入鋼鐵產業技術進步與技術改造專項表中。

根據煉焦煤入爐前既需破碎又需調濕的要求，自主研發了一種利用焦化廢氣并與破碎后比表面積增大的煉焦煤換熱的煉焦煤調濕技術，實現煉焦煤的破碎與干燥一體化，可以滿足不同煉焦工況對入爐煤水分的調控要求，并研發了具有自主知識產權的220t/h錘式破碎干燥一體機。申請了“從煉焦煤中去除水分的工藝”及“煉焦煤調濕的方法以及實現該方法的錘式破碎機”兩項發明專利技術。

該技術在萊鋼7#、8#焦?fàn)t上推廣應用，實現了煉焦煤水分由10.6%降低至6%，煉焦時間縮短0.8～1小時，減少CO2排放量49.23×106Nm3/a，噸焦能耗降低折合標煤11Kg。對于2x60孔6m焦?fàn)t，增加焦炭產量53735噸/年，增產5%。 該技術工藝穩定可靠，減少環境污染，經濟和社會效益顯著。

二、燒結技術

“燒結臺車在線快速自動更換裝置”，是山冶設計近年來在鋼鐵行業研究高效燒結工藝技術，研制出的提高燒結生產效率的科技成果。

在傳統的鋼鐵企業燒結中，燒結機的臺車損壞，需要更換時，要停止燒結機運轉，人工用吊車進行吊裝更換。這樣既浪費時間又不安全。為降低由于燒結機換臺車造成的停機時間，減少燒結礦生產工況波動，穩定生產，提高燒結礦產量和質量，立項研究在線臺車自動更換裝置。

該技術是，首先對需要更換的臺車進行識別，在需要更換的臺車移動到燒結機機頭時，自動更換裝置，該裝置可實現燒結機在線快速自動更換臺車，不需要額外的臺車更換時間，不需要執行減風或停風操作，臺車更換效率提高80%，每臺燒結機每年減少停機約200余次，減少停車時間6000分鐘，減少生產工況波動，提高燒結礦產量和質量。

該裝置的樣機，已于2014年委托北方重工集團礦山冶金設備公司，目前樣機制造組裝完畢，并進行了工業化試驗，2017年5月裝置樣機調試成功，實現了在線自動更換，此項目具有較高的推廣應用價值。已申請了“臺車更換裝置”等4項專利。

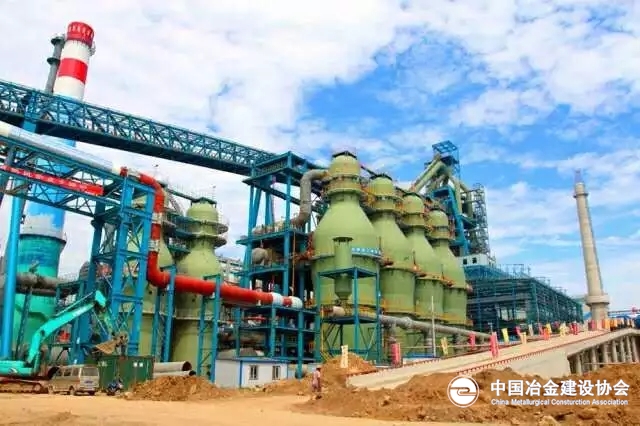

三、煉鐵技術

該成果是針對傳統熱風爐改造工程，通過對比分析梅花形爐箅子與多孔格子磚的結構形式，研制出一種過渡裝置，使高效多孔格子磚與梅花形爐箅子配套使用，在傳統熱風爐改造過程中利用原有爐箅子而更換高效多孔格子磚，達到增大熱風爐加熱面積提高風溫的目的。

該技術成果在沙鋼華盛煉鐵廠3#、4#高爐的六座熱風爐改造中應用，節省爐箅子144噸，節省投資172.8萬元。投資明顯減少，工期縮短，改造后節能效果顯著，經濟和社會效益顯著。

該技術實現的熱風爐全自動控制，降低了操作強度，并在一定程度上起到了節能減排的作用。采用模塊化編程，各控制模型可以獨立運行，可以通過導入模塊的方式對現有熱風爐程序進行改造，在新舊熱風爐的控制系統中有較好的應用前景和市場價值。

該技術采用安全吹掃消除安全隱患，采用快速燃燒節約燃燒時間，采用改變空氣過剩系數以節能并快速蓄熱，最終達到安全、節能和環保的目的，在最短時間內為高爐操作提供合格的熱源。

目前，國內應用的高爐冷卻壁在線監測系統大多采用冷卻壁水溫差、水流量計算熱流強度，但是這種傳統的方式并沒有考慮爐氣溫度、爐渣厚度、水垢厚度及氣隙厚度對高爐冷卻壁傳熱過程的影響。針對以上不足山冶設計研究建立了智能仿真模型，對模型進行軟件開發并投入實際應用。

高爐冷卻壁數字化智能熱態監控分析系統，與傳統的水溫差系統相比，能夠更加直觀、精確地反映高爐內的溫度分布，實現對高爐冷卻壁燒穿事故進行預警；監控分析系統具有不斷自我學習和完善的功能，能夠利用數據庫對現場數據進行長期記錄分析。

“高爐冷卻系統分段可自行調節冷卻技術”是山冶設計近幾年來研究煉鐵領域高爐技術取得的技術訣竅，高爐冷卻系統分段可自行調節冷卻技術屬于冶金行業煉鐵領域節能技術，是根據高爐在不同部位熱負荷大小不同，將原來一串到頂?shù)暮懔髁坷鋮s方式分為三段：爐缸段、爐腹?fàn)t腰及爐身下部段、爐身中上部段，三個分段串聯但又相對獨立，供排水互不干擾，在相鄰兩段之間設有過渡環管，在爐體供、回水環管與過渡環管之間分別設有旁通管，旁通管上裝設電動調節閥；同時，在每一段冷卻進、出口水管上都設有溫度檢測裝置，根據檢測溫差判斷該段冷卻水需求量的變化，進一步控制供回水及旁通管道閥門，達到調節水量的目的。該技術使用不僅可以降低爐墻結厚、結瘤或者渣皮脫落導致的爐況波動，同時，降低冷卻設備的損壞頻率，使高爐內型保持完好，有利于高爐穩定運行。

四、軋鋼技術

特種合金異型型材在軋制過程中，要求加熱爐溫度控制精度比普通加熱爐高，為實現高精度溫度控制，山冶設計研制出“一種燃?xì)饧訜釥t的加熱裝置”專利技術，該技術大大提高了加熱爐控溫精度，加熱爐額定工作溫度范圍在：650-1200℃，爐溫均勻性：≤±10℃；爐溫控溫精度：≤±2℃：爐溫過沖：≤10℃。爐體測溫滿足AMS2750E標準要求。

在特種合金異型型材軋制方面，研究高溫合金和鈦合金軋制溫度區間、軋制孔型、軋制過程中變形特點、軋制缺陷、軋制變形量和軋制環境對高溫合金和鈦合金性能變化等的影響。

通過Fuzzy-PID高精度智能化復合溫度控制系統；斜軋孔型單機架二輥可逆軋制系統，玻璃潤滑劑控制鈦合金軋制裂紋，不同的道次壓下量控制高溫合金晶粒度，軋制溫度區間、不同變形量對于消除特種合金軋制裂紋的研究等多項先進技術，實現特種合金異型型材的高精度溫控及軋制。技術工藝穩定可靠、環保，在特種合金生產企業的生產中實施應用效果良好，經濟和社會效益顯著取得良好的效果。

五、儀表檢測技術

山冶設計近年來，在熱風爐燃燒檢測、脫硫系統檢測、礦槽料位檢測等方面取得多項技術成果并申請專利。

冶金工業爐特種檢測裝置，針對冶金熱風爐的燃燒工況研發了特殊測溫裝置，該裝置結構牢固，不破壞爐墻結構，測量接近熱源點，該裝置檢測準確度高；針對冶金熱風爐和鍋爐的燃燒工況研發的火焰取源裝置，阻隔高溫?zé)煔猓行ПＷo(hù)了傳感器，檢測精度高，使用壽命顯著提高，大幅降低氮?dú)庀暮偷趸锏呐欧拧Ｓ脩羰褂帽砻?，研發的裝置使用方便，維護成本低，具有廣闊的推廣價值，經濟和社會效益較大。該成果于2014年4月通過山東省冶金工業總公司組織的省級科技成果鑒定（魯冶科鑒字[2014]第8號），簡單結論：檢測裝置達到國內領先水平。

冶金行業脫硫系統防腐耐震儀表 ，針對脫硫系統儀表服役工況，研發了防腐保溫一體化液位計和防腐耐震儀表，儀表結構合理，能滿足燒結煙氣腐蝕震動環境的溫度及液位檢測要求。用戶使用表明，該儀表檢測效果良好，壽命提高了3-5倍，人工維護成本低，具有推廣應用價值，經濟和社會效益較大。

料倉給料排料系統，是山冶設計多年來對鋼鐵、水泥行業等需要進行配料生產的料倉的給料排料系統進行深入研究的成果。

料倉給排料系統現有技術存在的問題：1、因環境惡劣灰塵嚴重，使料倉的料位計不準確，甚至大部分企業的料倉不設料位計，而是不定期派人到現場進行觀察、控制定位、卸料、觀察料位等操作；2、稱量斗在檢修期間要派人到現場用砝碼或液壓設施來校驗稱量斗上的稱重傳感器準確性，耗費人力物力，校驗時間長，耽誤生產；3、工人需要穿戴防塵面具到現場進行檢查、操作，工作效率低并影響工人的身體健康。針對以上問題山冶設計研發了料倉給料排料控制系統，并申請了“一種料倉給料排料系統”專利?！。ā《拧∞ァ±羁×帷ⅰ∮拢?/p>
